Konfigurasi Mikrotik
Assalamualaikum Wr. Wb.
Setelah kemarin saya memposting tentang Mikrotik,disini saya akan memposting tentang konfigurasi mikrotik dhcp untuk bisa koneksi jaringan internet,
1. Pertama,sebelum kita konfigurasi siapkan dulu alat yang akan kita gunakan seperti
- 1 set Mikrotik RB750 lengkap (Mikrotik,powersupply,manual user)
- Kabel LAN atau Kabel Jaringan (Pastikan sudah dicrimpping)
- 1 set Access Point Lengkap (AP,Powersupply,Manual user book)
- Software Winbox ,jika belum punya download di
http://www.mikrotik.com/download
2.Pastikan cek alat yang akan digunakan dalam keaadaan baik dan siapkan AP yang telah terkonfigurasi yag nantinya membroadcast IP pada client.
3.Kita hubungkan miktrotik ke laptop dengan kabel LAN .Dan atur IP address agar subnet antara Mikrotik dan laptop sama karena default IP mikrotik (192.168.88.1) disini saya memakai IP (192.168.88.2) untuk laptop.
4.Lalu buka Winbox dan hubungkan mikrotik hingga terdeteksi .Kemudian koneksikan dengan menggunakan MAC Address.
6.Setelah itu kita akan muncul ke tampilan emnu menu dalam mikrotik kita setting identitas mikrotik dulu dengan klik>System>Identity ,kemudian kita beri iedntitas misal ,Mikrotik-SMKN1KEDIRI,kemudian klik apply lalu ok.
7.Lalu kita buka Interface dan lihat Ethernet yang terdeteksi Lalu beri nama untuk masing-masing ethernet dengan klik kotak kuning.
8.Caranya Klik di box kuning,lalu beri nama misal (ether1=ISP)
9.beri nama misal ether1=ISP,ether2=Server,ether5=hotspot ,caranya sama.
10.Lalu kita atur IP address untuk membuat DHCP Client.Caranya kita klik IP>DHCP Client.
11.Disini kita atur IP address untuk membuat DHCP Client.Kali ini saya memilih ether1 untuk menjadi DHCP Client.arahkan interface ke ether1,lalu klik apply klik OK.
12. Setelah itu muncul tamplan berikut,kemudian maka jika status bound maka sudah tersetting DHCP client
13.kemudian kita setting pengalamatan untuk ethernet,caranya klik IP>Adresses.
14.karena ether1 sudah DHCP client,jadi kita hanya setting IP untuk ether2,misal dengan IP (192.168.20.1) kemudian jika sudah klik Apply lalu OK.
15.Kemudian kita setting IP untuk ether5,misal dengan IP (192.168.50.1) kemudian jika sudah klik Apply lalu OK.
16.kemudian kita Setting untuk DHCP server,caranya klik IP>DHCP Server.
17. Kemudian kita kilik DHCP setup,pilih interface untuk ether5,kemudian klik Next,.terus sampai selesai.
18.kemudian setelah terbentuk akan muncul tempilan berikut.ether5 kita gunakan sebagai hotspot maka kita beri DHCP agar nanti untuk laptop yang menconnect hotspot agar mendapat IP otomatis.
19.Kemudian selanjutnya kita setting DNS,Caranya klik IP.DNS
20.Kemudian kita setting DNS ,masukkan IP Server yang digunakan,kemudian klik Apply lalu OK.
21.Kemudian kita setting SNTP Client,caranya klik System>SNTP Client
22.kemudian akan muncul tampilan seperti gambar ,centang enable kemudian isikan Primary NTP server (180.211.88.211) dan secondary NTP Server (198.123.30.132),jika sudah klik Aplly lalu Ok.
23.kemudian kita masuk system>Clock,karena telah kita setting SNTP Client maka waktu akan otomatis update seperti gambar.

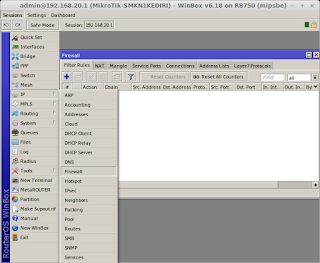

24.Selanjutnya kita akan mengatur Firewallnya,pertama klik IP>Firewall
25.Kemudian kita setting di general karena kita memakai NAT,maka akan muncul tampilan berikut kemudian pada out interface kita pilih ether1.
27.Kemudian arahkan ke action,kita pilih masquerade lalu klik Apply lalu OK.
28.kemudian kita setting hotspot,caranya kita klik IP>pilih Hotspot.
29.kemudian klik Hotspot setup,klik Next beberapa kali sampai pada bagian DNS name
30.Kemudian pada DNS name isi nama DNS
31.kemudian setting Hotspot user dan password agar hotspot kita tidak sembarang user bisa connect,namun hanya yang tahu pada user dan passwordnya.
32.kemudian akan muncul tampilan berikut,artinya hotspot telah terbentuk.
33.kemudian pada hotspot telah selesai .
34.kemudian isi nama server,nama untuk login ,password serta profile.setelah itu klik apply lalu klik ok.
35.kemudian kita masuk user profile ,kemudian setting shared users (misal 5),klik apply lalu Ok.
36.setelah semua terbentuk kita coba masuk terminal ping google,setelah muncul tampilan berikut maka sudah terkoneksi internet.
37.Langkah selanjutnya kita coba salah satu Laptop untuk connect ke hotspot kita kemudian,akan muncul form login masukkan username dan passwordnya,maka secara otomatis akan bisa connect internet seperti .
Sekian dulu postingan hari ini,konfigurasi mikrotik ,selamat mencoba.
Wassalamualaikum Wr. Wb.
