Konfigurasi FHRP HSRP Cisco

First Hop Redundancy Protocol (FHRP) adalah jaringan komputer protokol yang dirancang untuk melindungi default gateway yang digunakan pada subnetwork dengan memungkinkan dua atau lebih router untuk menyediakan cadangan untuk alamat itu; dalam hal kegagalan router aktif, router cadangan akan mengambil alih alamat, biasanya dalam beberapa detik. Dalam praktiknya, protokol semacam itu juga dapat digunakan untuk melindungi layanan lain yang beroperasi pada satu alamat IP , bukan hanya router.

Contoh protokol tersebut termasuk (dalam urutan penciptaan):
1. Hot Standby Router Protocol (HSRP) - standar kepemilikan awal Cisco yang dikembangkan pada tahun 1998.
2. Virtual Router Redundancy Protocol (VRRP) - protokol standar terbuka (meskipun paten terbebani).
3.Gateway Load Balancing Protocol (GLBP) - standar kepemilikan yang lebih baru dari Cisco yang memungkinkan penyeimbangan muatan serta redundansi.

Dalam Konfigurasi kali ini saya akan menggunakan HSRP dengan Topologi sebagai berikut

Langkah Pertama Konfigurasi IP pada interface RT-0

RT-0(config)#interface loopback0
RT-0(config-if)#ip address 1.1.1.1 255.255.255.255
RT-0(config-if)#exit
RT-0(config)#interface fa0/0
RT-0(config-if)#ip address 192.168.1.1 255.255.255.0
RT-0(config-if)#no shut
RT-0(config-if)#interface fa0/1
RT-0(config-if)#ip address 192.168.10.2 255.255.255.0
RT-0(config-if)#no shut

Konfigurasi IP pada interface RT-1

RT-1(config-if)#interface loopback0
RT-1(config-if)#ip address 2.2.2.2 255.255.255.255
RT-1(config-if)#exit
RT-1(config)#interface fa0/0
RT-1(config-if)#ip address 192.168.1.2 255.255.255.0
RT-1(config-if)#no shutdown
RT-1(config-if)#exit
RT-1(config)#interface fa0/1
RT-1(config-if)#ip address 192.168.10.3 255.255.255.0
RT-1(config-if)#no shutdown

kemudian kita routing,disini saya menggunakan OSPF.

konfigurasi OSPF RT-0

RT-0(config-router)#network 192.168.1.0 0.0.0.255 area 0
RT-0(config-router)#network 1.1.1.1 0.0.0.0 area 0
RT-0(config-router)#redistribute connected subnets

konfigurasi OSPF RT-1
RT-1(config-router)#router ospf 11
RT-1(config-router)#network 192.168.1.0 0.0.0.255 area  0
RT-1(config-router)#network 2.2.2.2 0.0.0.0 area 0
RT-1(config-router)#redistribute connected subnets
RT-1(config-router)#

Selanjutnya Konfigurasi HSRP

HSRP RT-0

RT-0(config-if)#standby 10 ip 192.168.10.1
RT-0(config-if)#standby priority 110
RT-0(config-if)#standby 10 preempt
RT-0(config-if)#standby 10 track fa0/0
RT-0(config-if)#

HSRP RT-1

RT-1(config-if)#interface fa0/1
RT-1(config-if)#standby 10 ip 192.168.10.1
RT-1(config-if)#standby 10 priority 105
RT-1(config-if)#standby 10 preempt
RT-1(config-if)#

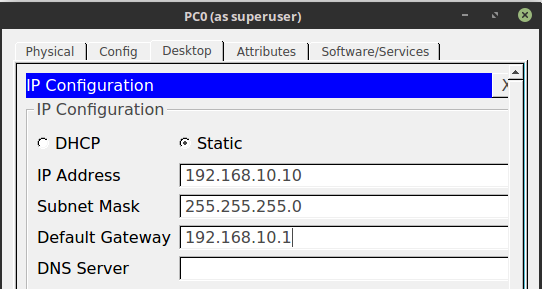

kemudian setting IP pada PC0

kemudian verifikasi melalui RT-0
RT-0#show standby
